1) Las señales Vp( t ) señal de portadora y vm(t) señal moduladora ingresan a un modulador de AM de alto nivel ideal y cargan su salida sobre una impedancia de 50 ohms
Teniendo en cuenta que en el diseño del modulador tiene dos bloques de amplificadores lineales de ganacia de 10 db cada uno y el bloque multiplicador una transferencia de K= 50/v . Además para asegurar el nivel de modulación adecuado deberá sumar una componente de continua Vcc a la modulante mediante un bloque sumador de ganancia unitaia . Utilizando sofware aplicado simule el comportamiento del circuto determinando :
Cabe aclarar que estos bloques funcionales se encuentran dentro de los bloques de control del software aplicado , pudiéndolo seleccionar de menú de Multisim , “select a component , Group Sources , Controlled_function_blocks”
Otra aclaración importante es que cada grupo de trabajo deberá solicitar al docente la ecuación de la señal moduladora vm(t) a fine de realizar las actividades prácticas

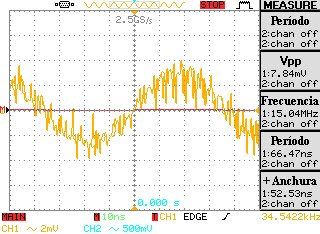

FEV: 20 V/DIV
FEH:20 ns/DIV
3) Introducir la modulada de AM de alto nivel una señal modulada vm (t) con un generador de señal senoidal en un todo de acuerdo a la señal en el dominio del tiempo. Graficar en la cuadricula la señal con el osciloscopio completando los factores de escala del osciloscopio utilizadas en la medición.
Y medir del índice de modulación AM utilizando el osciloscopio en modo y-t..graficar la señal obtenida a la salida del modulador con el osciloscopio , completar los factores de escalas del osciloscopio utilizadas en la medición
Finalmente con los valores medidos escriba la ecuación amplificada de la señal modulada Vam( t)
4) En este punto analizaremos las características de la modulación AM utilizando patrones trapezoidales utilizando el osciloscopio y los mismos valores de señales
Utilizadas en el punto 5 recuerde que para efectuar esta medición deberá colocar
En el canal X la señal modulante y en el canal Y la señal modulación de AM de 60% graficar la señal obtenida a la salida del modulador con el osciloscopio completar los factores de escalas del osciloscopio utilizadas en la medición
5)Finalmente con los valores medidos escriba la ecuación simplificada de la señal modulada, vAM(t).
6) Utilizando software aplicado “MATHCAD verifique el comportamiento del circuito determinando:
a) La representación en el dominio del tiempo de las señales de entrada y
salida del modulador.
b) Expresión desarrollada de las componentes armónicas en la entrada del
modulador.
c) Expresión desarrollada de las componentes armónicas en la señal modulada en la carga
a)
b)
c)
7) Determine la potencia de cada uno de los armónicos y la potencia total
transmitida
8)Realice la representación espectral de la señal modulada en la carga con escala en dBm, y verifique gráficamente el índice de modulación m en porcentaje aplicando la formula:
Donde:
x[dB] = Nivel de pot. de laterales en dBm – Nivel de pot. de portadora en
dBm
9)A partir de los valores obtenidos de potencia determine el valor del rendimiento o eficiencia de modulación del sistema.
10) Redacte las conclusiones finales del TP haciendo una síntesis sobre los
resultados obtenidos en el mismo
Como conclusiones finales , obtuvimos matemáticamente y prácticamente todos los resultados , calculamos la potencia en cada armónico de cada modulada , hicimos el espectro la modulada de la carga en dB.
8)Realice la representación espectral de la señal modulada en la carga con escala en dBm, y verifique gráficamente el índice de modulación m en porcentaje aplicando la formula:
x[dB] = Nivel de pot. de laterales en dBm – Nivel de pot. de portadora en
dBm
10) Redacte las conclusiones finales del TP haciendo una síntesis sobre los
resultados obtenidos en el mismo
Como conclusiones finales , obtuvimos matemáticamente y prácticamente todos los resultados , calculamos la potencia en cada armónico de cada modulada , hicimos el espectro la modulada de la carga en dB.
